50HZ/60HZ 주파수 터빈 용 물 터빈 발전기

제품 설명:

단자대 설명

1. 유엑스, Ubx:전력망 AB 라인 전압 400V(여기 후 전력망 전압을 추적할 필요가 없으면 연결할 수 없습니다).

2. 우아, 우브:발전기 끝 AB 라인 전압 400V.

3.나:발전기의 중성선.

4.IC 입력, IC 출력:발전기 C상 전류 변압기(CT5A)

5.엘+, 엘- :여자 권선에서 AC 여자기로.

6.DL 보조 : 일반적으로 닫힘보조 접촉의회로 차단기(조정기는 이 접점을 통해 계통 연결 상태를 판단한다..중복된 접점이 없는 경우 바로 비워둘 수 있지만 이때는"자기 꺼짐"키가 유효하지 않으며 부하 제거 과전압에 영향을 미칩니다.

7. 여기, 여기, 자기신호(포인트 입력이 유효하므로 연결할 수 없습니다).

8.COM:DL 보조, 여기, 여기, 여기 꺼짐 신호 공통 끝.

9. 흥분:원격 제어 여기는 여기 루프에 직접 연결되며, 외부 제어 입력 접점은 별도로 도입해야 하며 다른 회로와 공유해서는 안 됩니다. 접점 용량은 10A보다 작아서는 안 됩니다(연결할 수 없음).

●통신 인터페이스:상위 컴퓨터RS485의사소통(기본적으로 이 인터페이스는 없습니다,선택사항이어야 함).

4.3. 배선 주의사항:

1. Uax와 Ubx는 회로 차단기(배선도 QF2 참조) 또는 퓨즈를 통해 연결해야 하며 1A 이상이어야 합니다.

2. Ua와 Ub는 회로 차단기를 통해 연결해야 합니다(배선도 QF1 참조) 또는 퓨즈 뒤에 연결해야 합니다. AC 여자기의 정격 여자 전류에 따라 선택하고 최대 여자 전류는 16A를 초과할 수 없습니다.

3. C상 전류 변압기, 입출력단이 반대인 경우, 계통 연결 후 자기 손실이나 과여자가 발생합니다.

4. 발전기에 잔류자속이 없는 경우(AN상전압이 1상전압보다 작은 경우)3V), AC 여자기가 배터리에 의해 자화될 때, 극성에 주의하세요, 배터리의 양극은 L+에 해당하고, 음극은 L-에 해당합니다. 극성이 반전되면 레귤레이션 내부의 사이리스터가 손상되므로 자화할 때 레귤레이터 L+.L- 연결을 제거하는 것이 가장 좋습니다.

5. 지시사항의 사용

참고: 이 설명의 해당 프로그램 버전은 V6.30 이상입니다. 프로그램의 초기 버전에서 해당 매개변수가 매개변수 설정에서 발견되지 않으면 기능이 없다는 것을 의미합니다. 프로그램 버전은 설명 내부의 "5.5. 더 많은 데이터 보기"에서 볼 수 있습니다.

5.1, 작업 모드 LED 조명 설명

1. "정전압" 표시등은 현재 정전압 조절 모드에 있음을 나타냅니다.

Constant COS 표시등이 켜지면 일정 역률 조절 모드에 있음을 나타냅니다.

3. "정전압"과 "정COS" 표시등이 동시에 켜져 전류 제어 각도 조정 모드가 일정함을 나타냅니다.

▲ "정전압" 램프 간격 0.5S 점멸: "5.6. 동작 모드 설명"을 참조하세요.

▲ "상수 COS" 램프 간격 0.5S 깜박임: "5.7. 발전기 과부하"를 참조하세요.

5.2, 디스플레이 데이터 LED 조명 설명

다음 4개의 데이터 사이클 스위치 디스플레이에서 "디스플레이" 키 디지털 튜브를 누릅니다.

1. "주파수" 표시등이 켜지면 발전기의 현재 주파수가 표시되고 디지털 튜브 디스플레이는 F로 시작합니다.

2. "전압"이 켜지면 "정전압"과 "정제어각도" 모드(그리드 연결 후 조정값이 중첩된 전압)에서 현재 측정된 전압이 표시되고, 표시는 U로 시작합니다. "정역률" 모드에서는 현재 역률을 표시하고, C로 표시합니다.

3. "제어 각도" 표시등이 켜지면 현재 사이리스터 제어 각도가 표시되고 디스플레이는 A로 시작합니다.

4. "주어진 전압"이 켜지면, "정전압" 모드에서는 주어진 전압의 현재 값이 표시됩니다. "정역률" 모드에서는 주어진 역률의 현재 값이 표시됩니다. "정제어각도" 모드에서는 주어진 제어각도의 현재 값이 표시됩니다.

▲전압 및 주어진 전압이 백분율로 표시될 때(공장 기본 모드, 400V는 100%에 해당), "스위치" 키를 4초간 계속 누르고 있으면 실제 값 표시(400V)로 전환됩니다. "스위치" 키를 놓고, 다시 4초간 누르고 있으면 백분율 표시로 전환됩니다.

5.3 LED 조명 설명의 실행 상태

1. "작동" 표시등: 레귤레이터가 작동 중인지 여부를 나타내는 데 사용되며 1초 간격으로 깜박입니다.

2. "그리드 연결됨" 표시등: 발전기가 그리드에 연결되면 켜집니다(회로 차단기가 닫힘).

3. "저주파" 표시등: 주파수가 40Hz 미만일 때 켜집니다.

4. "자기 끄기" 표시등: "자기 끄기"가 작동하면 켜지고, 다른 시간에는 꺼집니다.

5. "저여자" 표시등: 발전기가 그리드에 연결되고 위상 상태일 때 밝습니다(역률이 선두 위치에 있음). 레귤레이터는 저여자 상태에서 "저여자" 상태를 벗어날 때까지 자동으로 여자를 증가시킵니다("일정 제어 각도" 모드에서는 저여자를 유도하지만 자동으로 여자를 증가시키지는 않습니다).

5.4, ​​버튼 기능.

1."증가하다"키: 누를 때마다 주어진 전압에 1을 더하거나(실제 전압 값이 표시되는 경우 4를 더함) 주어진 역률에서 0.01을 뺀 값 또는 주어진 제어 각도에서 1도를 뺀 값이 됩니다.

2."흥분을 줄이세요"키: 매번 누를 때마다 주어진 전압이 1씩 감소합니다(전압의 실제 값은 4씩 감소합니다) 또는 주어진 역률이 0.01씩 증가하거나, 주어진 제어 각도가 1도씩 증가합니다.

▲참고: "증가" 또는 "감소" 키를 누르면 디스플레이가 자동으로 "주어진 전압"으로 전환됩니다. 3초 후에 키를 누르지 말고 원래 디스플레이 데이터 바로 돌아가세요. "저주파" 표시등이 켜지면 "주어진 전압" 값을 수동으로 변경할 수 없습니다.

매개변수 설정 인터페이스에서 "증가" 또는 "감소" 키만 누르면 매개변수 값을 수정합니다.

삼."자석 꺼짐"키: 그리드 연결 상태에서는 유효하지 않습니다. 그리드에 연결되지 않은 경우 "magnetic off" 키를 눌러 자동으로 magnetic을 비활성화합니다.

4. "표시하다" 버튼: "디스플레이"를 차례로 누르면 "주파수" -> "전압" -> "제어 각도" -> "주어진 전압" -> "주파수" -> ... 순으로 디스플레이됩니다.

5."스위치"키: 작업 모드를 변경하는 데 사용됩니다. 기본 전원 켜기 모드는 "정전압" 조정 모드입니다. "조정 모드 전환 설정" 매개변수가 HCO2 또는 HCOS로 설정된 경우(새 버전의 프로그램은 HCO2 모드를 취소함): 그리드 연결 전에 "스위치" 키를 누르면 무효화되고 그리드 연결 후에 조건을 충족합니다(5.6. 작동 모드 설명 참조) "스위치" 키를 눌러 "정전압"과 "정역률" 조정 모드 사이를 전환합니다. HALF로 설정된 경우 그리드 연결 전에 "스위치" 키를 눌러 "정전압"과 "정제어 각도" 조정 모드 사이를 전환합니다. 그리드 연결 후에 "스위치" 키를 누르면 무효화되고 "정제어 각도" 조정 모드로 잠깁니다.

5.5, 더 많은 데이터 보기

"디스플레이"와 "증가" 키를 동시에 3초간 누르고 있으면 "주파수", "전압", "제어 각도", "주어진 전압"이 동시에 켜지며, 이는 더 많은 데이터 보기 상태로 전환됨을 의미합니다. "디스플레이" 키를 눌러 다음 데이터를 차례로 표시하고, "스위치" 키를 눌러 이 인터페이스를 종료합니다.(XXX는 실제 표시 데이터를 나타내며 아래와 같습니다.)

1.VX.XX: 프로그램 버전 번호

2.dXXX: 현재 발전기 전압

3.ZXXX: 조정 값이 중첩된 발전기 전압으로, 메인 인터페이스의 전압 필드에 있는 데이터와 동일합니다.

4.IXXX : 현재 발전기 전류(백분율 표시)

5.CX.XX: 현재 역률

6.SXXX: 시스템 보존 매개변수(이 데이터는 V6.00 이전 버전에서는 사용할 수 없음)

7.LXXX: 시스템은 매개변수를 유지합니다.

8. EXXX : 현재 전력망 전압

PXXX: 시스템 예약 매개변수

P.xx: 시스템 예약 매개변수

11. Q.xx: 시스템 예약 매개변수

• 제품 이름: 터빈 예비 부품
• 재료:
  • 주철
  • 스테인리스 스틸
  • 알류미늄
• 유형: 수소발생기 여기 조절기
• 적용 가능: 수력 터빈 발전기
• 포장:
  • 짚자리
  • 판지 상자
  • 나무상자
• 무게 : 3kg

기술적 매개변수:

응용 프로그램:

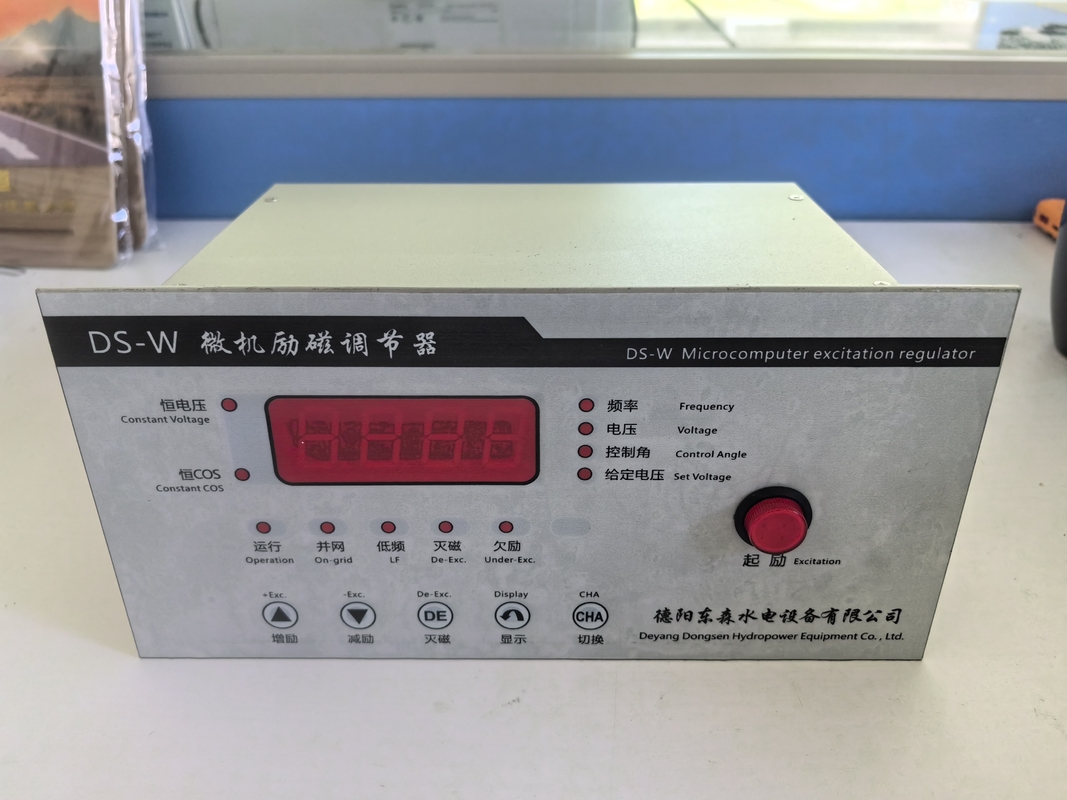

수소발전기 여기 레귤레이터는 수력발전소의 유지관리 및 수리에 사용되는 중요한 예비 부품입니다. 이 제품의 무게는 3kg으로 취급 및 설치가 쉽습니다. 제품의 컴팩트한 크기로 보관 및 운반이 용이하여 수력발전소에서 작업하는 기술자에게 필수적인 제품입니다. 수소발전기 여기 레귤레이터의 DS-W 모델은 신제품이며 1년 보증이 제공되어 고객에게 안심과 제품에 대한 확신을 제공합니다.

수소발전기 여기 조절기는 수력발전소의 유지관리 및 수리에 필수적인 제품입니다. 발전기의 여기를 조절하여 전기를 생산하는 것을 포함한 광범위한 응용 분야에서 사용됩니다. 이 제품은 수력발전소의 비상 수리, 정기 유지관리 및 업그레이드와 같은 다양한 시나리오에서 사용하기에 이상적입니다. 수소발전기 여기 조절기는 수력발전소의 원활한 작동을 보장하는 안정적이고 효율적인 제품입니다.

수소발생기 여기 레귤레이터는 다양한 장비와 호환되므로 가공 서비스에 이상적인 제품입니다. 이 제품은 펌프, 터빈, 발전기와 같은 다양한 기계를 수리하고 유지 관리하는 데 사용할 수 있습니다. 수소발생기 여기 레귤레이터의 DS-W 모델은 고객의 요구를 충족하도록 설계된 신제품입니다. 장비의 원활한 작동을 보장하는 안정적이고 효율적인 제품입니다.

사용자 정의:

지원 및 서비스:

당사의 터빈 예비 부품 제품은 고객이 최상의 경험을 받을 수 있도록 뛰어난 기술 지원 및 서비스와 함께 제공됩니다. 당사는 다음을 제공합니다.

• 24/7 기술 지원 핫라인
• 현장 기술 지원
• 맞춤형 솔루션을 위한 전문가 컨설팅
• 설치, 시운전 및 시동 서비스
• 운영자 및 유지관리 인력을 위한 종합적인 교육
• 정기적인 유지관리 및 검사 서비스
• 모든 터빈 예비 부품에 대한 수리 및 개조 서비스

경험이 풍부한 엔지니어와 기술자로 구성된 당사 팀은 고객이 터빈 성능을 최적화하고 가동 중단 시간을 최소화하도록 돕는 데 전념합니다. 당사에 문의하여 기술 지원 및 서비스에 대해 자세히 알아보세요.
