Place of Origin:
deyangcity,sichuan,China
브랜드 이름:
Hydrogenerator excitation regulator
인증:
iso,tuv,ce Certification
Model Number:
DS-W
연락주세요
그림 7-1: 조절기 시험 배선 도표
1. 220V (Ub 및 N 단회로) 및 L + 및 L- 간접 100W 전구에 Ua 및 N를 연결합니다. 연결 후, 전기를 켜면, 이 시간에 "운동"등은 간격으로 깜박입니다."그룹에 연결된"등불이 고정적으로 켜져 있습니다., 주파수 디스플레이는 약 50.00HZ입니다, 표시 버튼을 누르면 50-60 사이의 디스플레이 전압을 전환해야합니다.
3. "COM"와 "DL 보조" 연락처를 단축 연결 하 고 "그리드 연결 된"등을 끄는 케이블을 사용 합니다.
3. "증대"또는 "감소" 버튼을 누르면 디지털 튜브는 증가 또는 감소의 "준 전압"값을 보여줍니다.
4. "상승"키를 누르면 "주기 전압"값 > "전압"값, 램프는 천천히 밝게해야합니다.
5. "부정 전압"값 < "전압"값을 만들기 위해 "감소"키를 누르면, 램프는 천천히 희미해야 합니다.
6전기가 켜지면 "마그네틱 오프" 키를 누르면, "마그네틱 오프"등이 켜져 있고, 빛이 꺼져야 합니다. 전류 전압이 전류에 연결되어 있기 때문에,그래서 "마그네틱 오프"등은 항상 켜져있을 것입니다이 때 전원이 꺼지고 전원이 다시 정상으로 돌아가야 합니다.
7. 흥분 루프 테스트: 연결하지 않고 Ub 라인을 제거. 누르고 "열림" 버튼을 유지, 순간에 전력을 관찰 할 램프가 켜지고, 그리고 빠르게 꺼질 것입니다.흥분 루프가 정상이라는 것을 나타냅니다..
8, 조절기가 전력망에 연결되어 있습니다.
8.1 시작 및 작동 단계
1터빈을 켜고 가속도를 90퍼센트로 높여
2압력을 높이기 위해 흥분 버튼을 누르세요
3. 전압을 조정하기 위해 "증대" 또는 "감소" 버튼을 누르십시오. 전력 전압이있는 경우 자동으로 전력 전압을 추적합니다.
4. 주파수 평형 및 네트워크 연결. 자동 "동속 전력 요인" 조정 모드가 있다면,조건이 충족되면 자동으로 일정한 전력 요인 조정 모드에 들어갈 것입니다., 반응 전력의 수동 조정 없이 "동전압" 조절 모드에서반응 전력은 "증대" 또는 "감소" 버튼을 통해 단위의 작동 요구 사항을 충족시키기 위해 추가 또는 감소 할 수 있습니다..
8.2 종료 단계
1터빈을 끄고 액티브와 반응 전력을 0으로 줄여
2트립 머신 끝 단속기
3누르면자석 차단" 버튼 ('마그네틱 오프'전원을 끄고 물 냉장고를 끄세요.
4. 트리핑 후, 당신은 또한 직접 물 기계를 꺼낼 수 있습니다. 주파수가 35HZ보다 낮을 때, 조절기는 자동으로 자석을 끄게됩니다.
9주문 지시
1조절기의 기본 구성에는기계의 통신 모듈필요한 경우 주문시 지정하시기 바랍니다.
2. 조절기의 기본 출력 제어 전압은 0-90V입니다. 주문하기 전에 AC 자극기의 정형 흥분 전압이 90V를 초과하는지 확인하십시오. 90V보다 높다면,맞춤화해야 합니다..
3작은 브러쉬리스 고전압 발전기 (등급 발전기 전압 6KV) 인 경우당신은 단일 단계 흥분 트랜스포머와 티리스터 모듈을 맞추어 회사의 티리스터 흥분 제품을 선택할 수 있습니다자세한 사항은 회사의 기술 지원에 문의하십시오.
4. 조절기는 또한 DC 자극기의 발전기 세트에 사용할 수 있습니다, 회사의 기술 지원에 문의하십시오.
첨부 표: 일반적인 결함 및 처리 방법
| 결함 증상 | 가능한 원인 | 치료 조치 | |
| 1 | 버튼을 누르면"시작"버튼, 조절기 표시되지 않습니다, 발전기 전압은 전혀 반응하지 않습니다. | 흥분 롤링은 리맨스 (새 장치의 첫 번째 사용에 나타납니다) 의 반대 방향으로 있습니다. | 멀티미터를 사용하여 기계 끝의 잔류 전압을 측정하면 "excitation" 버튼을 누르면 기계 끝의 잔류 전압이 작아지는 것을 알 수 있습니다.이 시간에, 흥분 롤링의 두 단말기의 배선이 꺼집니다. |
| 잔류 낮은. 발전기 AN 단계 전압은 3V 미만입니다. 일반적으로 새로운 단위가 처음으로 디버깅되거나 단위가 오랫동안 종료되면 발생합니다. | 6V 또는 12V 배터리를 사용하여 발전기를 자석화합니다. 자석화 할 때 긍정적 배터리는 규제 L +에 연결되며 부정적인 배터리는 규제 L-에 연결됩니다.부정적인 연결은 조절기의 티리스터 모듈에 손상을 일으킬 것입니다할 수 있어요조절기 L를 제거합니다+.L-연결하고 자기화합니다. | ||
| AC 흥분기 회전 다이오드가 손상됐습니다. | 이 때 배터리 흥분, 기계 끝 전압이 상승하지 않습니다. 이 때, 결함 다이오드를 확인하고 교체해야합니다. | ||
| 조절기 흥분 루프는 결함 | 치료에 필요한 연락 제조사 | ||
| 2 | 누르면 "흥분"버튼, 전압이 상승 (하지만 압력이 아닙니다), 전압을 풀고 자동으로 떨어집니다. | 속도가 너무 낮아 | 45HZ 이상의 발전기 주파수를 만들거나 |
|
내부 조절기 고장 |
치료에 필요한 연락 제조사 |
||
| 3 | 누르세요"키크업"버튼, 발전기 전압 과전압 통제 이상 | 첫 번째 디버깅을 위해, 무부하 정형 흥분 전압이 10V 이하일 수 있습니다. |
연쇄 저항 또는 치료에 필요한 연락 제조사
|
| 조절기 측정 루프는 결함 | 치료에 필요한 연락 제조사 | ||
| 4 | 흥분 부스트 전압은 정상이고, 흥분 전류는 전력 연결 후 통제되지 않습니다. | 첫 번째 디버깅을 위해, 현재 극성은 일반적으로 역전됩니다. | 전압이 A, B, N 단계에 연결되었는지 확인합니다. 전류 변압기가 C 단계에 있는지 확인합니다. 올바른 경우 일반적으로 하부 조절기에서 들어오고 나오는 전류를 조정하십시오. |
| 첫 번째 디버깅, DL 보조 연결 정상으로 열립니다. | DL 보조는 정상적으로 닫힌 접촉으로 수정됩니다. | ||
| 일정한 전력 요인은 불안정합니다. | 일정한 전압으로 변경 | ||
| 다른 것 | 폐기용 제조업체 연락처 |
| 빈도 | 50HZ60HZ |
| 소재 | 철, 스테인레스 스틸 또는 알루미늄 |
| 조건 | 새로운 |
| 종류 | 수소 발전기 흥분 조절기 |
| 설치 | 가볍게 |
| 적용 가능한 중간 | 물 |
| 포장 | 팔레트, 카튼, 목재 케이스 |
| 무게 | 3kg |
| 보증 | 1년 |
| 크기 | 표준 |

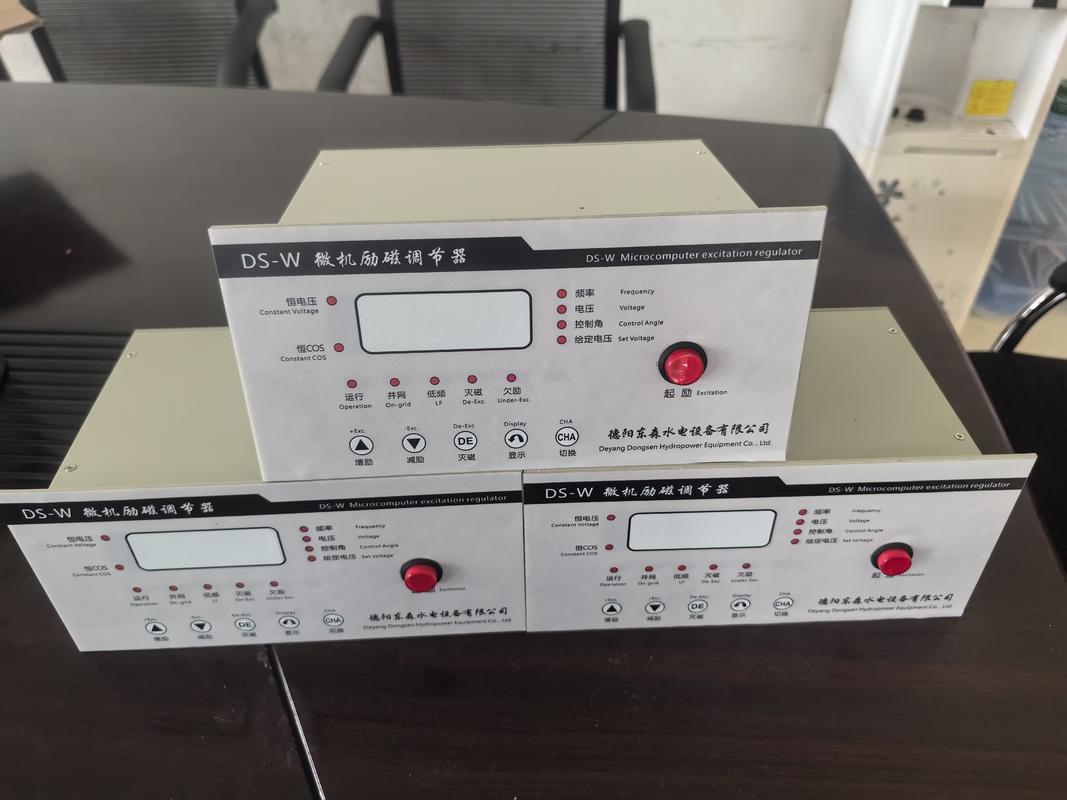

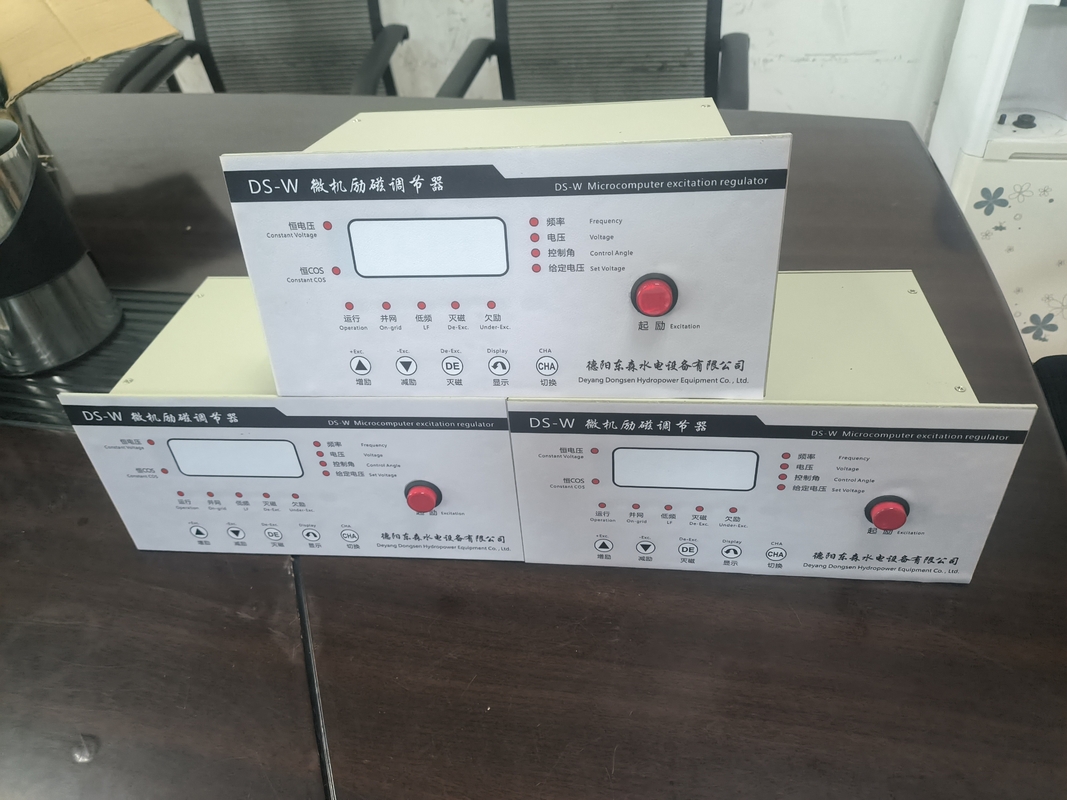

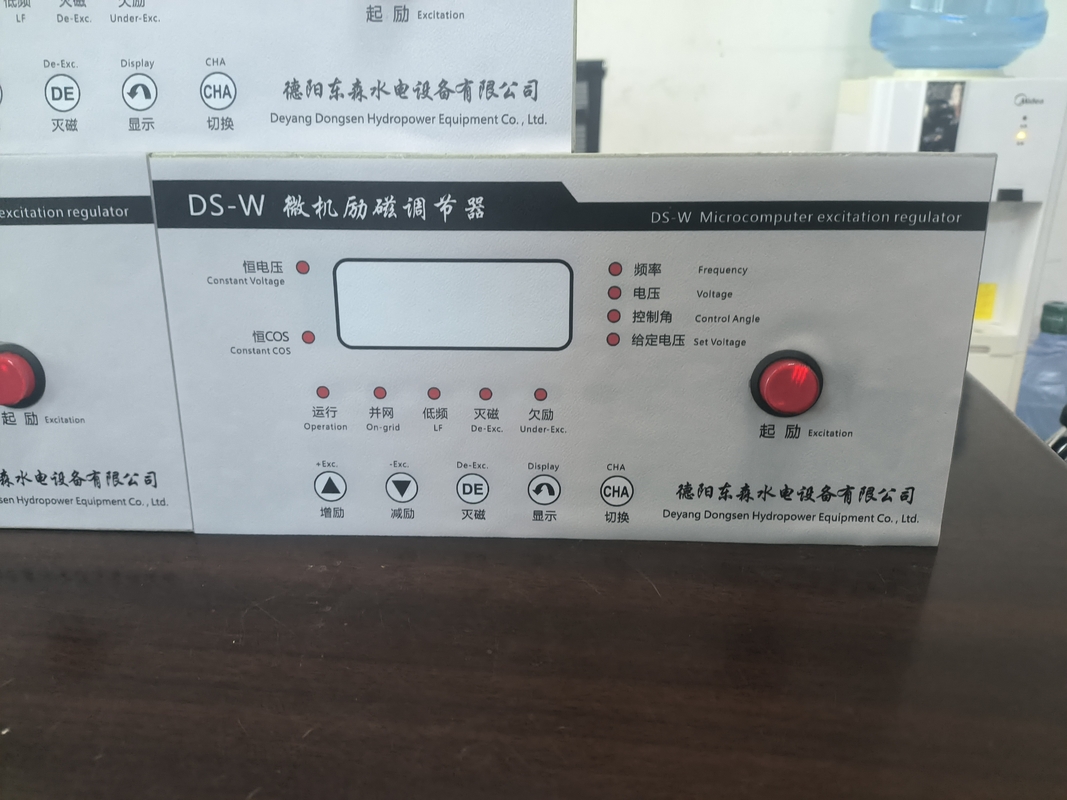

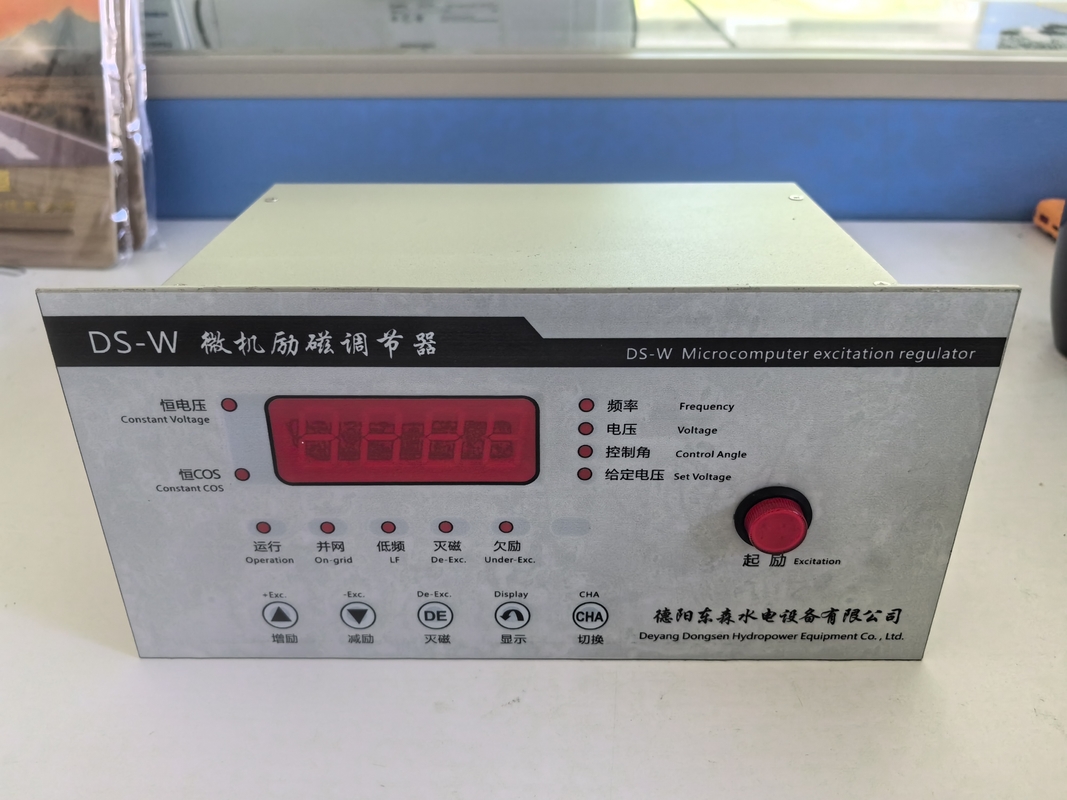

수소 발전기 흥분 조절기 - DS-W는 수력 터빈의 흥분 시스템을 조절하여 발전기 출력 전압이 안정적인 수준에 있는지 확인하도록 설계되었습니다.이 제품은 전기를 생산하는 매체로 물을 사용하는 모든 유형의 수력 터빈에 적합합니다..
수소 발전기 흥분 조절기 - DS-W는 400의 출력 전압을 필요로하는 발전소에 이상적입니다. 제품은 다재다능하며 50HZ 또는 60HZ 주파수에서 작동 할 수 있습니다.그것은 고전압 및 저전압 시스템에서 사용하기에 적합합니다.
수소 발전기 흥분 조절기 - DS-W는 팔렛, 카튼 및 목재 케이스 등 다양한 포장 옵션으로 배송됩니다.이 제품은 그들의 수력 터빈의 지속적인 운영을 보장하기 위해 신뢰할 수 있는 예비 부품이 필요한 발전소에 적합합니다.
요약하자면, 수소 발전기 흥분 조절기 - DS-W는 수력 터빈에 안정적인 출력 전압을 공급하도록 설계된 고품질 제품입니다.그것은 다양한 기회와 시나리오에서 사용하기에 적합합니다.400의 출력 전압을 필요로하는 발전소를 포함하여. 이 제품은 중국 시추안 시의 대양 시에서 제조되며 산업 표준 크기를 준수합니다.다재다능 하고 50HZ 또는 60HZ 주파수에서 작동 할 수 있습니다수소 발전기 흥분 조절기 - DS-W는 다양한 포장 옵션으로 배송되는 필수 예비 부품으로 발전소까지 우수한 상태로 도착하는 것을 보장합니다.
