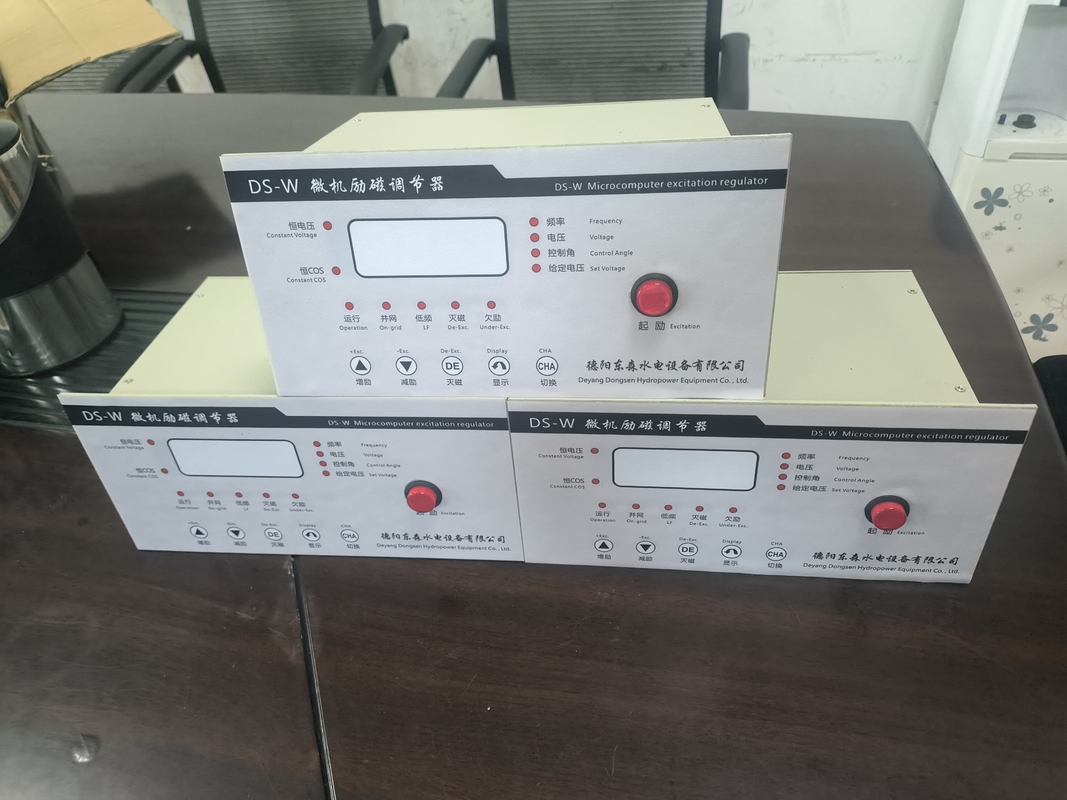

스테인리스 스틸 / 알루미늄 소재로 3kg 터빈 예비 부품 흥분 조절기

제품 설명:

5.6작동 방식 설명

1조절기에 전원을 공급하는 기본 모드는 "동속 전압"입니다.

2."조정 모드 스위치 설정"매개 변수는 HCOS 또는 HCO2로 설정됩니다 (두 가지 모두 일정한 전력 요인 모드입니다: HCOS 조정 속도는 빠르지만 안정성은 상대적으로 낮습니다. HCO2 조정 속도는 상대적으로 느립니다.하지만 안정성은 좋습니다.. 공장 기본 설정은 HCO2, 새로운 버전은 HCO2 모드를 취소, HCOS 모드를 유지하지만 안정성을 향상),발전기 전류가 설정된 값보다 크면(파라미터 "동속 전력 인수 전환 전류" 참조), "동속 전력 요인" 조정 모드로 전환하기 위해 "Switch" 키를 누르십시오. 초기 전력 요인은 현재 전력 요인의 값으로 표시됩니다.그 다음 현재 전력 요인의 주어진 값은 "증대"또는 "감소"키에 따라 수정 될 수 있습니다.

3"동속 전력 인수" 조정 모드에서, "증대"또는 "감소"키에 따라 주어진 전력 인수 값을 수정 5 분 후, 자동으로 입력"전력 요인 미리 설정"매개 변수 및 저장다음 네트워크 연결 및 현재 조건이 충족되면 자동으로 "동속 전력 인수" 조정 모드로 전환하고 주어진 전력 인수 값에 따라 실행 마지막 시간 저장.

4. "상태적 전력 요인" 조정 모드에서 "상태적 전압" 조정 모드로 전환하기 위해 "스위치" 키를 누르십시오.네트워크에 연결된 자동 절단 일정한 전력 요인 작동은 꺼집니다 (변수 값"전력 요인 미리 설정"켜져버릴 것입니다.)

참고:'동속 전력 요인' 조절 모드 동작에서 발전기 전류가 설정된 값보다 작을 때(파라미터 "동속 전력 계수 전환 전류" 참조)자동으로 "동전압" 조절 모드로 돌아가게 되어 발전기의 원활한 작동을 보장합니다. 다음 전류 값이 조건에 부합하면그것은 자동으로 "동속 전력 요인" 조정 모드에 들어갈 것입니다.

전기망에 연결된 후 "동속 전력 요인" 조절 모드의 자동 스위치가 열렸다면, "동속 전압" 램프는 0의 간격으로 깜박인다.5S 전력 연결 후 '동속 전력 요인' 조정 모드에 들어가기 전에수동 개입 없이 약 0.9의 전력 요인을 유지합니다.

5."조정 모드 스위치 설정"매개 변수가 HALF (동속 제어 각) 로 설정되면, 그리드에 연결되지 않은 경우 "스위치" 키를 누르면 "동속 전압"/"동속 제어 각" 조정 모드 사이를 전환합니다.네트워크 연결 후, 그것은 자동으로 "동속 제어 각" 조정 모드로 전환하고 잠금합니다. 수동 전환은 허용되지 않습니다.

이 작동 방식은 일반적으로 필드 디버깅, 필드 와일딩 건조 및 단장 테스트에 사용됩니다.

5.7, 발전기 과부하

전류가 크거나 같을 때과부하 보호 설정 값 (파라미터 " 과부하 보호 설정 " 참조)"), 전류가 "동속 전압" 조절 모드라면, 조절기는 자동으로 "동속 전력 인수" 조절 모드로 전환하고, 전력 인수는 0으로 유지됩니다.99만약 현재 "동속 전력 인수" 조절 모드, 그리고 0 보다 작게 주어진99, 그러면 자동으로 주어진 전력 인자를 증가시킬 것입니다. 과부하를 종료 할 때, 원래 전력 인자 설정은 자동으로 복원됩니다.'동속 COS'등등은 0의 간격으로 깜박인다..5S).이 함수는 "모드 전환 설정을 조정"파라미터는 "HALF"로 설정되어 있습니다.

6파라미터 설정

누르고 계속 3 초 동안 "디스플레이" 버튼을 잡고, 디지털 튜브 플래시 및 매개 변수 설정 인터페이스에 입력(일반적으로 어떤 매개 변수를 변경하지 않고 작동 요구 사항을 충족시킬 수 있습니다.)

매개 변수 값을 변경하기 위해 "증대" 또는 "감소" 키를 누르면 현재 매개 변수를 저장하고 마지막 매개 변수에 도달하면 다음 매개 변수 설정을 입력합니다.매개 변수 설정에서 종료하기 위해 "display" 키를 누르십시오매개 변수 설정 과정에서 8 초 이내에 작업이 수행되지 않으면 현재 매개 변수 변경 값이 저장되지 않으며 설정이 자동으로 종료됩니다.

1.지역 주소: 표시 "AXX", 0에서 99 사이를 설정할 수 있습니다 (XX는 현재 값을 나타냅니다. 아래와 동일합니다.)

2.보드율: 보드 속도가 4800 또는 9600인 것을 나타내는 "b48" 또는 "b96"를 표시합니다.

3.조정 요인:표시 "TXX", 0에서 20 사이에 설정할 수 있습니다. 기본 값은 20입니다. 0로 설정되면 0 차이 조정 특별한 요구 사항은 일반적으로 조정할 필요가 없습니다.

4.P파라미터:표시 "PXX", 1 ~ 60 사이를 설정할 수 있습니다, 공장 기본 값 40.

51파라미터:디스플레이 "IXX", 1-2, 공장 기본 1 사이에 설정할 수 있습니다.

6D파라미터:디스플레이 "DXX"는 1-60 사이를 설정할 수 있습니다. 공장 기본 설정 24.

참고: 조정 계수 및 PID 매개 변수는 실시간 작동에서 발생기의 반응 속도 및 반응 성능을 조정하는 데 사용됩니다.공장에서의 설정은 대부분의 단위의 특성에 대한 요구를 충족시킬 수 있습니다., 마음대로 수정하지 마세요.

7전력망 전압 캘리브레이션이 시점에는 "E.XX"가 표시되며, 현재 측정된 전력망 전압값을 나타냅니다.

8.발전기 전류캘리브레이션이 시간에 'I.XX'가 표시되어 현재 측정된 C-fase 전류 값을 나타냅니다.

캘리브레이션 방법:전압 전류는 측정 전류의 비율 값을 나타냅니다 (즉, 실제 값/등급 x 100). 표시된 비율 값이 실제 비율 값과 다르면당신은 변경하기 위해 "증대" 또는 "감소" 키를 사용할 수 있습니다예를 들어, 전류는 80A이고, 정량 전류는 200A, 그러면 디스플레이는 I040 (알고리즘: 80/200×100=40) 을 표시해야 하며, 그리드 전압 캘리브레이션은 동일합니다.오류가 크지 않다면, 정렬 할 필요가 없으며 작동에 영향을 미치지 않습니다."전류 트랜스포머 비율" 파라미터는 발전기 전에 설정되어야 합니다현재 캘리브레이션)

9예약된 파라미터:디스플레이 L.XX, 시스템 예약 매개 변수는 변경할 수 없습니다.

10.모드 전환 설정을 조정:이 시간, "HXXX"가 표시됩니다, HCOS, HCO2와 HALF 사이에서 전환 할 수 있습니다. 공장 기본 값은 "HCO2"입니다 (새 버전은 HCO2를 취소했습니다.기본값은 HCOS).

11주어진 전력 요인에 대해 미리 설정:이 때, "YXXX"가 표시되며, 0.20-0 사이로 설정할 수 있습니다.99값이 0일 때99, 이 매개 변수를 꺼내기 위해 "OFF"로 표시하기 위해 "Enhancement" 키를 누르십시오.

12전압 설정에 의해 흥분:이 때, 50-100 사이를 설정할 수 있는 "UXXX"가 표시되고, 흥분 후의 초기 전압 값이 설정됩니다 (설정 값은 80보다 작고, 네트워크 전압 추적은 유효하지 않습니다).공장의 기본값은 90입니다..

13단계 측정 보상:이 시간에 "rXX"가 표시됩니다. 전력 요인 측정 값 (현재 측정 값 - 보상 값) 을 수정하기 위해 -50에서 +50 사이로 설정 할 수 있습니다. 공장 기본 값은 0입니다.

14시크 앵글 보상:이 시간에, "n0XX"가 표시됩니다, 0에서 60도 사이를 설정 할 수 있습니다 동기화 각격 지연을 수정 하 고 공장 기본값은 0입니다(이 매개 변수는 제조업체의 테스트에 사용됩니다.)

일정한 전력 요인 전환 전류:이 시점에는 6~50 사이를 설정할 수 있는 "OXX"가 표시되며, "동적 전력 요인" 조절 모드로 수동 또는 자동으로 얼마나 많은 전류를 전환할 수 있는지 나타냅니다.공장의 기본값은 10입니다..

16격리된 네트워크 모드:이 때, "GXX"가 표시되고, 공장 기본값은 0이며, 그것은 꺼져 있음을 나타냅니다. 발전기가 혼자 작동하거나 여러 발전기가 혼자 네트워크에 연결되는 경우.자동 일정한 전력 요인 전환 기능이 비활성화되면 "1"를 선택, 그러나 수동으로 전환 할 수 있습니다. "2"를 선택 할 때 자동 일정한 전력 인수 전환과 수동 전환 모두 금지되어 있으며 과잉 흥분은 판단되지 않습니다. 정상적인 상황에서는단독 네트워크 모드를 선택할 수 있습니다 2.

17전류 변압기 비율: 이 때, "b. XX"가 표시되고, 공장 기본값은 80입니다. 그 값은 (전력 발전기의 등급 전류/전력 변압기의 주측의 등급 전류) ×100입니다.만약 발전기의 명산 전류가 400A라면, 500A/5A 전류 트랜스포머를 선택하고 이 매개 변수를 400/500 x 100=80로 설정합니다.

18과부하 보호 설정:"JXXX"는 이 때 표시되며, 공장 기본값은 120입니다. 60에서 130 사이 (등급 전류의 60%에서 130%에 해당) 로 설정할 수 있습니다.

19- 고주파 자석 끄기 설정:이 때, "FXXX"가 표시되며, 52HZ-100HZ 사이를 설정할 수 있습니다. 생성기 주파수가 설정된 값보다 크면 자석이 자동으로 꺼집니다.공장의 기본값은 100HZ입니다. 조절기 주파수 측정 범위는 16HZ-99HZ입니다., 세트 100, 실제로 작동하지 않습니다).

특징:

• 제품명: 터빈 예비 부품
• 무게: 3kg
• 포장: 팔레트, 카튼, 목재 케이스
• 설치: 간단 합니다.
• 호환성: 범용
• 종류: 흥분 조절기

이 터빈 예비 부품 제품에는 설치가 쉬운 수소 발전기 흥분 조절기가 있으며 다양한 시스템과 호환됩니다.그것은 포장되고 팔레트에 배송 될 수 있습니다., 카튼, 또는 목재 케이스

기술 매개 변수:

응용 프로그램:

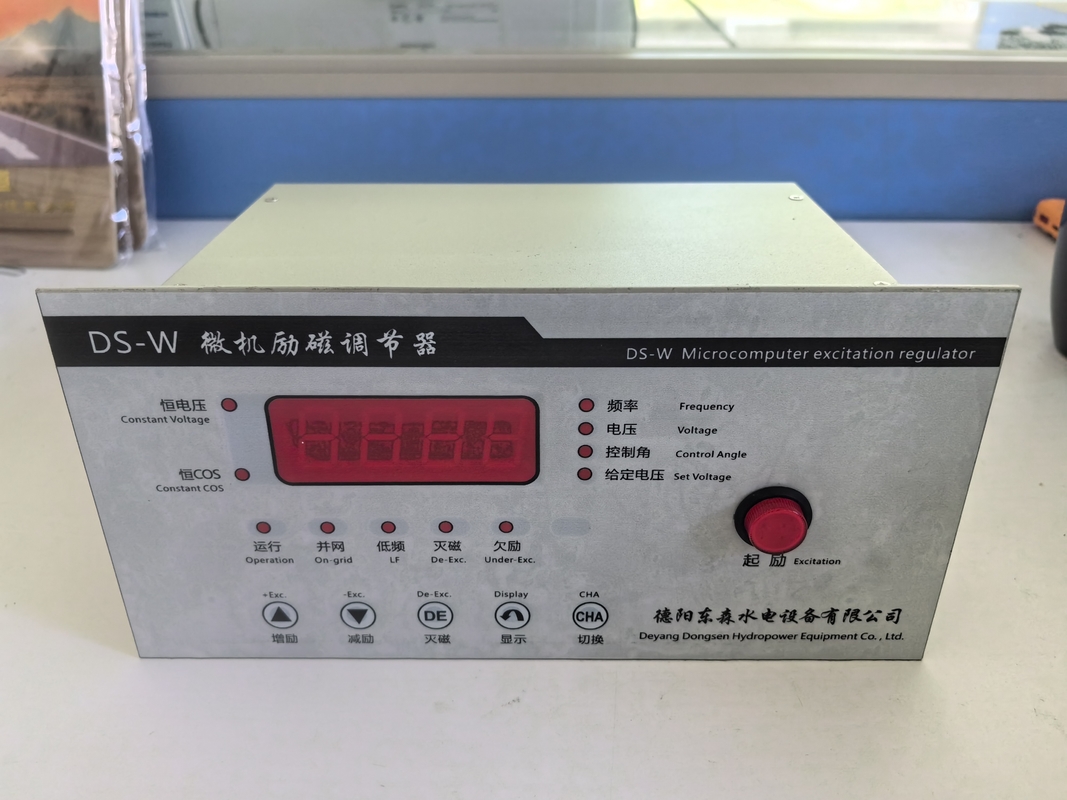

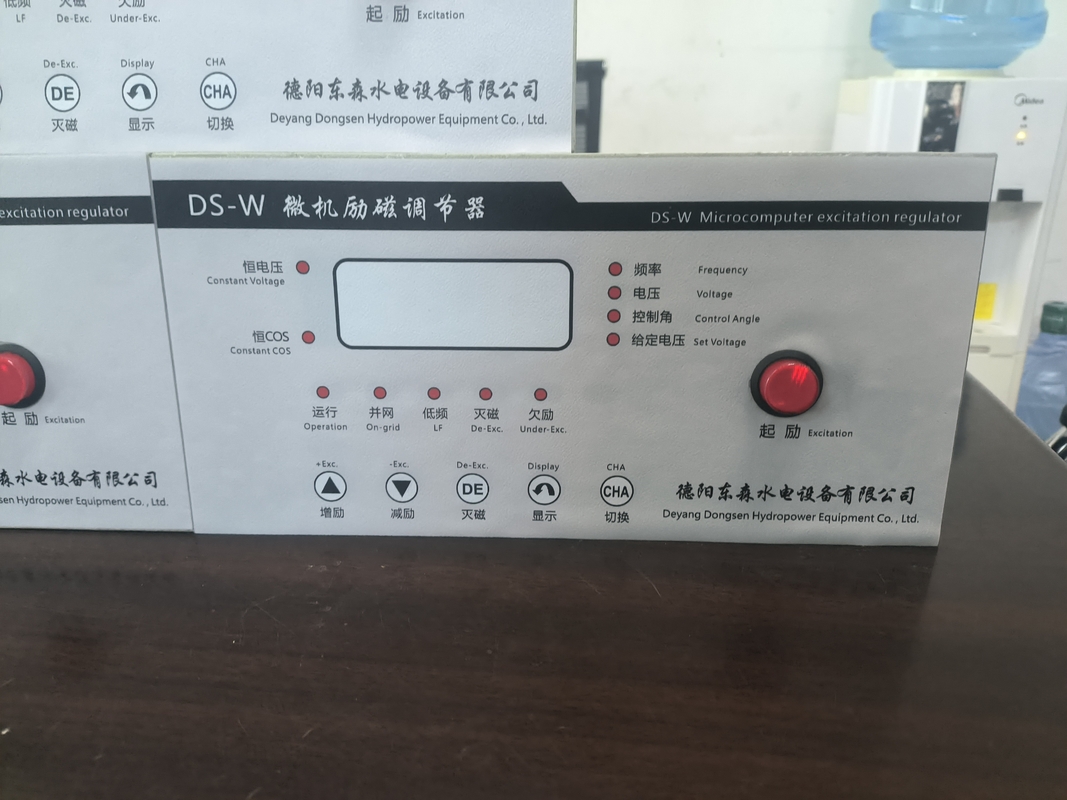

수소 발전기 흥분 조절기 - DS-W는 50HZ 또는 60HZ의 주파수를 가진 터빈과 작동하도록 설계되었습니다.이것은 다재다능하고 다양한 발전 시나리오에서 사용하기 적합합니다..

이 제품의 주요 응용 분야 중 하나는 수력 발전 터빈의 유지 보수 및 수리입니다.수소 발전기 흥분 조절기 - DS-W는 이러한 터빈의 중요한 구성 요소이며 발전기의 흥분 조절에 사용됩니다이것은 터빈이 효율적이고 효과적으로 작동하도록 돕고 전력 생산을 극대화하고 정지 시간을 최소화합니다.

수소 발전기 흥분 조절기 DS-W의 또 다른 주요 응용은 새로운 터빈의 설치입니다. 새로운 수력 발전 터빈을 설치 할 때,터빈이 올바르게 작동하도록 보장하기 위해 고품질의 예비 부품과 구성 요소가 필수적입니다.수소 발전기 흥분 조절기 - DS-W는 터빈의 필수 구성 요소이며 설치 된 순간부터 효율적이고 효과적인 작동을 보장하는 데 도움이됩니다.

수소 발전기 흥분 조절기 - DS-W는 다양한 시나리오와 응용 분야에서 사용할 수 있습니다.특히 안정적이고 효율적인 작동이 필수적인 전력 생산 시나리오에서 유용합니다.이 제품은 가볍고 무게는 3kg에 불과하며 운송 및 설치가 용이합니다.

수소 발전기 흥분 조절기 - DS-W는 다양한 장비와 기계와 함께 작동하도록 설계되었습니다.기존 전력 생산 시스템에 쉽게 통합될 수 있도록 하는 것.

요약하자면, 수소 발전기 흥분 조절기 - DS-W는 수력 발전 터빈에 사용하도록 설계 된 고품질, 신뢰할 수 있고 다재다능한 예비 부품입니다.그 응용 분야는 기존 터빈의 유지 보수 및 수리이 제품은 가볍고 다양한 장비와 기계와 호환되며 운송 및 설치를 용이하게합니다.

사용자 정의:

지원 및 서비스:

우리의 터빈 예비 부품은 가장 높은 산업 표준을 충족시키고 최적의 성능과 수명을 보장하도록 설계되고 제조됩니다.우리는 고객들이 터빈 부품을 최대한 활용할 수 있도록 다양한 기술 지원과 서비스를 제공합니다.:

• 설치 안내 및 지원
• 원격 기술 지원
• 현장 수리 및 유지보수 서비스
• 운영자 및 유지보수 직원을 위한 교육 및 교육 프로그램
• 특정 필요를 충족시키기 위해 사용자 정의 예비 부품 키트

경험 많은 기술자와 엔지니어들로 구성된 저희 팀은 고객들이 가질 수 있는 모든 문제나 우려에 대해 신속하고 효과적인 솔루션을 제공하기 위해 헌신합니다.우리의 기술 지원 및 서비스에 대한 더 많은 정보를 위해 저희에게 연락.
