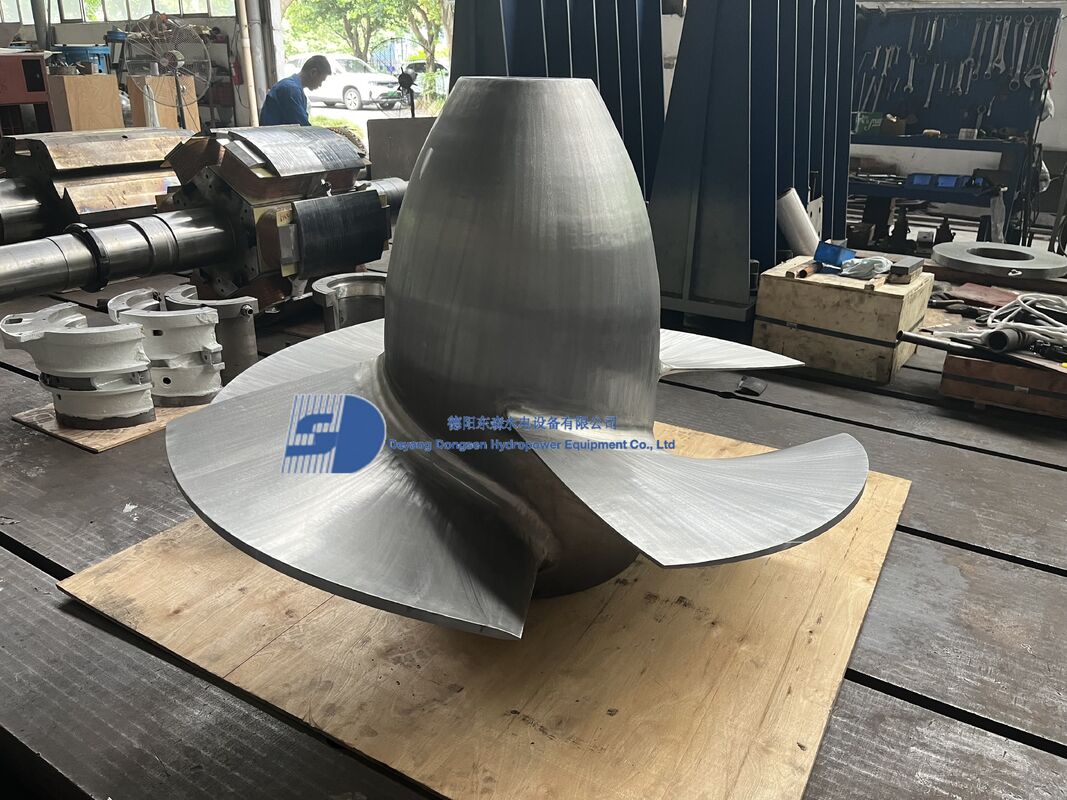

CFD는 소유량 수력 발전소를 위한 Kaplan 고정 블레이드 러너 스테인레스 스틸 ZG0Cr13Ni4Mo 0.5-3m 직경을 최적화했습니다.

CFD 최적화 고정 블레이드 카플란 러너

의CFD 최적화 고정 블레이드 카플란 러너작은 흐름, 낮은 헤드 마이크로 수력 발전소 (100 kW ∼ 1,000 kW) 를 위해 특별히 설계되었습니다.이 러너는 선진을 이용합니다.컴퓨팅 유체역학 (CFD)시뮬레이션으로 효율적인 작동 범위가 낮은 흐름 조건으로 확장되며, 수자원이 제한되어있는 건조기 동안 연간 전력 생산을 극대화합니다.

제조:DSSD(Deyang Dongsen Hydropower Equipment Co., Ltd.), 각 러너는 귀하의 사이트의 특정 수압 프로필에 맞게 맞게 설계되었습니다.그리고 블레이드 래프 각은 모두 반복적인 CFD 분석을 통해 최적화되어 등급 조건에서 최고 효율을 희생하지 않고 우수한 디자인 성능을 제공합니다..

왜 CFD 커스터마이징이 소규모 수력 발전소에 중요한가

소용량 (1,000 kW 이하) 의 카플란 단말기에서는 표준형 고정 블레이드 러너가 설계 흐름점에서만 높은 효율을 달성합니다.실제 흐름이 편차될 때, 특히 건조한 계절에서, 입구 흐름 각도가 블레이드 앞 가장자리에 맞지 않습니다., 충격 손실, 소용돌이 형성, 그리고 급격한 효율 하락을 유발합니다.

OurCFD 사용자 정의 접근법이 문제를 해결하기 위해:

• 블레이드 설정 각도를 다시 최적화∙ CFD 수치 시뮬레이션을 사용하여,블레이드 출구 각도 및 트위스트 프로파일은 부분 부하에서 우수한 입수 흐름 조건에 최적화됩니다..
• 블레이드 수와 랩 앵글 조정작은 흐름, 더 높은 머리 작동을 위해, 블레이드 수는 감소하고 내부 흐름 통로의 특성을 개선하기 위해 윙 앵글을 조정하여 낮은 배charge에서 흐름 분리 및 역류를 방지합니다.
• 고효율 지역 을 옮기기설계점 효율을 희생하는 대신 효율 곡선은 낮은 흐름 범위를 향해 이동하여 가장 빈번한 운영 조건이 높은 효율 범위에 해당하는지 확인합니다.설계점 효율은 0에서 유지됩니다표준의 0.5%입니다.

주요 특징

• CFD 최적화된 블레이드 프로파일반복적인 CFD 시뮬레이션에서 파생된 맞춤형 블레이드 기하학으로 실제 효율성을 극대화하기 위해 특정 머리, 흐름 및 회전 속도 매개 변수와 일치합니다.
• 가뭄 계절 의 연장최적화된 저 흐름 성능은 표준 러너를 정지시키는 한계 흐름 기간 동안 계속 전력 생산을 가능하게 하며, 연간 수십 시간에서 수백 시간 동안 발전 시간을 추가합니다.
• 연간 수입 증가건조기간에 1%의 효율성 증가가 직접적으로 추가 전력 판매로 전환됩니다. 맞춤형 디자인은 일반적으로 추가 발전 수익을 통해 몇 개월에서 1 년 이내에 스스로 지불합니다.
• 단순 하고 신뢰성 있는 건축물고정 된 블레이드 디자인은 블레이드 피치 조정 메커니즘 (서보 모터, 오일 실린더, 연결) 을 제거하고 부품 수, 고장점을 줄입니다.조정 가능한 카플란 런어와 비교하면 유지 보수 복잡성.
• 낮은 투자 비용- 20~30% 낮은 제조비용으로 예산 제약이 있는 마이크로 및 소규모 수력 프로젝트의 경제적인 선택이 됩니다.
• 프리미엄 스테인리스 스틸ZG0Cr13Ni4Mo 스테인리스 스틸로 cast cast cast cast cast cast cast cast cast
• 정밀 CNC 가공모든 블레이드 표면과 허브 인터페이스는 CFD 설계에서 최종 제품까지 최적의 수압 프로필 충실성을 보장하는 엄격한 허용량으로 가공됩니다.
• 30-50 년 봉사 생활∙ 견고한 통합 캐스팅 디자인과 고급 재료로 수십 년 동안 유지 보수가 적은 운영을 보장합니다.

기술 매개 변수

적용 시나리오

• 작은 하천식물낮은 머리 (320m) 및 제한된 건조 계절 흐름
• 미세 수력 프로젝트(100~1,000kW) 조정 가능한 카플란이 비용적으로 금지되는 경우
• 관개 운하의 방울 구조계절 흐름 변동
• 공장 복원 및 용량 증진기존의 런너가 더 효율적으로 교체될 필요가 있는 경우
• 원격 지역사회의 전기화단순하고 유지보수가 적은 터빈 구성 요소를 필요로 하는

CFD 사용자 정의의 경제적 가치

왜 작은 카플란 부대에 고정 블레이드?

1,000 kW 이하의 단일 단위 용량에서 고정 블레이드 카플란 러너는 권장되는 구성입니다. 간단하고 견고한 구조는 복잡한 수압 블레이드 조정 시스템을 제거합니다.제조비용을 크게 줄이는 것 (20~30% 절감), 설치 복잡성, 장기 유지 보수 요구 사항 CFD 사용자 정의와 결합하면 특정 사이트 흐름 특성에 최적화고정 블레이드 러너는 투자의 일부에서 조정 가능한 블레이드 효율에 가깝게 뛰어난 연간 성능을 제공합니다..

DSSD에 대해

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) 는 설계, 제조, 설치,수력발전시설의 유지보수중국 3대 중공업 제조 기지 중 하나인 데양에 위치한 DSSD는 전 세계 500개 이상의 수력 발전소에 터빈 부품을 공급했습니다.우리의 내부 CFD 엔지니어링 팀은 모든 크기의 프로젝트에 맞춤 실행자 최적화를 제공합니다.

오늘 저희에게 연락하여 귀하의 사이트 매개 변수 (디자인 머리, 흐름 기간 곡선, 단위 용량, 회전 속도) 를 맞춤형 CFD 최적화 제안 및 견적을 위해.
